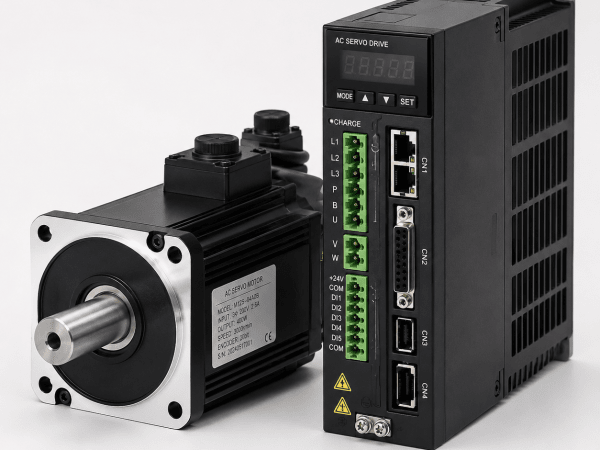

Почему серводвигатель теряет точность и как вернуть стабильную работу

Серводвигатель обычно ведет себя как дисциплинированный артист на сцене: получил команду, занял позицию, удержал нагрузку, повторил движение с минимальной погрешностью. Но в какой-то момент привычная четкость исчезает. Ось немного промахивается, станок оставляет едва заметный дефект, робот делает рывок, а линия начинает выдавать нестабильный результат. На этом этапе важно не списывать проблему на «усталость оборудования»: иногда ремонт серводвигателя действительно нужен, но часто точность теряется из-за целой цепочки мелких факторов, которые долго копились внутри системы.

Главная интрига в том, что сервопривод редко выходит из строя внезапно. Чаще он подает сигналы заранее: появляется вибрация, увеличивается шум, меняется температура корпуса, возрастает ошибка позиционирования, срабатывают аварии по перегрузке или энкодеру. Все это похоже на технический детектив, где виновник может скрываться не только в моторе, но и в настройках, кабелях, редукторе, датчике обратной связи или механике станка.

Обратная связь: почему энкодер решает почти все

Серводвигатель ценен не просто вращением, а умением понимать, где именно находится вал. За это отвечает система обратной связи: энкодер, резольвер или другой датчик положения. Если этот узел начинает передавать неточный сигнал, привод получает искаженную картину движения. В итоге контроллер думает, что ось уже пришла в нужную точку, хотя фактически она чуть не дошла или прошла дальше.

Причины могут быть разными: загрязнение, повреждение диска энкодера, износ подшипников, нарушение экранирования кабеля, слабый контакт в разъеме, сбой параметров или механическое смещение датчика. Иногда достаточно вибрации, чтобы система начала «видеть» лишние импульсы. Для оператора это выглядит как плавающая ошибка, дрожание на малой скорости или странное поведение при повторении одной и той же команды.

Чтобы вернуть стабильность, проверяют сигнал обратной связи, целостность кабеля, состояние разъемов, правильность подключения экранов и соответствие параметров привода. Без этой проверки бессмысленно крутить настройки усиления: если сервосистема получает неверные данные, она будет уверенно исправлять несуществующую ошибку.

Механика против электроники: где прячется люфт

Иногда серводвигатель обвиняют напрасно. Он старается, держит момент, реагирует на команды, но механика рядом с ним уже не так точна. Люфт в редукторе, износ шарико-винтовой пары, ослабленная муфта, растянутый ремень, перекос направляющих или загрязненная передача способны превратить даже идеально настроенный привод в источник брака.

Особенно коварен люфт. На экране системы управления позиция может выглядеть правильной, потому что вал двигателя находится там, где должен быть. Но рабочий орган, связанный через передачу, смещается с задержкой или не возвращается в одну и ту же точку. Так появляется повторяемая, но неприятная погрешность.

На что стоит обратить внимание:

• ось меняет точность при смене направления;
• ошибка сильнее проявляется под нагрузкой;
• слышны щелчки, удары или металлический призвук;
• позиция «плывет» после прогрева;
• при ручной проверке чувствуется свободный ход.

В таких случаях настройка серводрайвера помогает только частично. Настоящее решение начинается с диагностики механической части: проверки крепежа, муфт, редуктора, ремней, подшипников и направляющих.

Перегрев: тихий враг стабильного момента

Серводвигатель может терять точность из-за перегрева. При высокой температуре меняются параметры обмоток, снижается эффективность магнитной системы, ухудшается работа датчиков, а электроника начинает ограничивать ток. Внешне это проявляется как просадка момента, задержки реакции, аварии по перегрузке и нестабильное удержание позиции.

Причины перегрева часто банальны: двигатель работает с постоянной перегрузкой, вентиляция закрыта пылью, шкаф управления плохо охлаждается, привод подобран без запаса, цикл движения стал быстрее, а нагрузка выросла после модернизации линии. Иногда проблема появляется после замены инструмента или перенастройки программы: формально оборудование то же самое, но динамика уже другая.

Вернуть стабильную работу помогает проверка температурного режима. Нужно оценить токи, цикл нагрузки, ускорения, торможения, паузы, состояние охлаждения и соответствие двигателя реальной задаче. Если сервопривод постоянно трудится на пределе, точность будет первой жертвой, а затем начнутся уже серьезные отказы.

Настройки привода: когда слишком резво — тоже плохо

Сервосистема любит баланс. Если коэффициенты усиления слишком низкие, двигатель реагирует вяло, не успевает за командой и допускает ошибку позиционирования. Если слишком высокие, появляется дрожание, перерегулирование, резкие рывки и вибрация. В обоих случаях точность страдает.

Настройка контура положения, скорости и тока должна соответствовать реальной механике. Нельзя просто скопировать параметры с похожего станка и ждать идеального результата. Даже небольшая разница в массе нагрузки, передаточном числе, жесткости крепления или длине кабеля меняет поведение системы.

Признаки неудачной настройки:

• двигатель гудит при удержании позиции;
• ось дрожит на малых перемещениях;
• после остановки есть небольшой «отскок»;
• привод часто уходит в ошибку по превышению рассогласования;
• качество движения зависит от скорости.

Оптимизация параметров требует аккуратности. Сначала устраняют механические дефекты, проверяют питание и обратную связь, а уже потом настраивают контуры регулирования. Иначе можно замаскировать проблему, но не убрать ее.

Питание и кабели: скучная тема с большими последствиями

В мире сервоприводов кабель — не просто провод, а часть точной системы. Плохой контакт, поврежденная изоляция, неправильное экранирование, наводки от силовых линий или слабое заземление могут вызвать хаотичные сбои. Особенно чувствительны кабели энкодера и линии управления.

Когда сигнал искажается, привод начинает получать «шумную» информацию. В результате появляются ложные импульсы, пропадание обратной связи, нестабильная скорость, резкие остановки и ошибки, которые трудно воспроизвести. Сегодня линия работает нормально, завтра та же операция дает сбой — и кажется, будто оборудование живет своей жизнью.

Диагностика начинается с простого: визуальный осмотр, проверка разъемов, изгибов, следов перегрева, повреждений оболочки, качества заземления и разделения силовых и сигнальных трасс. Иногда замена одного кабеля возвращает точность лучше, чем долгие попытки переписать программу.

Нагрузка изменилась, а привод об этом не предупредили

Серводвигатель подбирается под конкретную задачу: момент, скорость, инерцию, режим работы и запас по перегрузке. Но производство редко остается неизменным. Добавили тяжелую оснастку, ускорили цикл, изменили материал, увеличили массу детали, поставили новый редуктор — и прежняя система уже работает не в комфортной зоне.

Особенно важна инерция нагрузки. Если она слишком велика по отношению к двигателю, сервоприводу становится сложнее быстро разгоняться, точно тормозить и удерживать позицию. Появляются колебания, запаздывание, перегрев и превышение допустимой ошибки.

В такой ситуации полезно пересчитать параметры движения: ускорение, торможение, профиль скорости, массу перемещаемых узлов и передаточное отношение. Иногда достаточно смягчить разгон, изменить траекторию или перенастроить фильтры. Но если запас мощности исчерпан, потребуется подбор более подходящего двигателя или изменение механической схемы.

Загрязнение, влага и вибрация: бытовые злодеи промышленной точности

Пыль, масло, металлическая стружка, конденсат и постоянная вибрация выглядят как фон производства, но для серводвигателя это серьезная нагрузка. Загрязнение ухудшает охлаждение, попадает в разъемы, влияет на датчики и ускоряет износ подшипников. Влага провоцирует коррозию, снижение сопротивления изоляции и нестабильные электрические контакты.

Вибрация отдельно заслуживает внимания. Она разрушает крепления, расшатывает соединения, влияет на энкодер и может создавать резонанс в механике. В результате точность теряется не из-за одной крупной поломки, а из-за общей «разболтанности» системы.

Профилактика здесь не выглядит эффектно, зато работает надежно: чистка, контроль герметичности, проверка уплотнений, защита кабелей, регулярная подтяжка крепежа, контроль подшипников и правильное размещение привода относительно источников тепла и загрязнений.

Как вернуть стабильную работу: порядок действий

Чтобы не менять исправные детали наугад, диагностику лучше вести последовательно. Сначала фиксируют симптомы: когда появляется ошибка, на какой скорости, под какой нагрузкой, после прогрева или сразу после запуска. Затем проверяют механику, потому что люфт, перекос и износ часто маскируются под электронную неисправность.

Далее оценивают питание, кабели, разъемы, заземление и экранирование. После этого переходят к обратной связи: проверяют энкодер, сигнал, параметры и целостность линии. Только затем имеет смысл анализировать настройки сервопривода, контуры регулирования, фильтры, ограничения по току и профили движения.

Рабочая последовательность выглядит так:

• собрать историю ошибок и условий, при которых они появляются;
• проверить механическую передачу и крепления;
• измерить температуру двигателя и шкафа управления;
• осмотреть кабели, разъемы и заземление;
• проверить датчик обратной связи;
• сравнить реальную нагрузку с расчетной;
• скорректировать настройки привода;
• провести тесты на повторяемость и стабильность.

Такой подход экономит время и снижает риск лишних затрат. Главное — не пытаться лечить все одной настройкой, когда причина может находиться в другой части системы.

Когда без восстановления уже не обойтись

Есть признаки, при которых обычной регулировки недостаточно. Если слышен устойчивый механический шум, вал вращается с заеданием, корпус быстро перегревается, появляются ошибки по датчику, двигатель теряет момент или срабатывает защита даже без нагрузки, требуется глубокая диагностика. Возможны повреждение обмоток, износ подшипников, неисправность энкодера, нарушение изоляции или проблемы с магнитной системой.

Восстановление должно включать не только замену поврежденных элементов, но и проверку точности после сборки. Серводвигатель — это не просто мотор, а часть замкнутой системы управления. Поэтому важны балансировка, корректная установка датчика, проверка электрических параметров, тестирование под нагрузкой и контроль стабильности позиционирования.

Серводвигатель теряет точность не из каприза. Почти всегда за этим стоят понятные причины: люфт, перегрев, сбой обратной связи, неправильные настройки, плохие кабели, изменившаяся нагрузка или износ. Хорошая новость в том, что стабильную работу чаще всего можно вернуть, если идти не по пути догадок, а по пути последовательной диагностики.

Точный привод любит чистую механику, надежный сигнал, правильное питание, адекватную нагрузку и грамотные параметры. Когда все эти элементы работают вместе, серводвигатель снова становится тем самым незаметным героем производства: не шумит без повода, не промахивается в движении и спокойно делает свою работу с той точностью, ради которой его и ставят.
